В июне 2017г. были отгружены два фильтра самоочищающихся механической очистки ФСМО 600-740-0,5 в адрес ПАО "Квадра-Генерирующая компания" для Алексинской ТЭЦ (г. Алексин Тульской области).

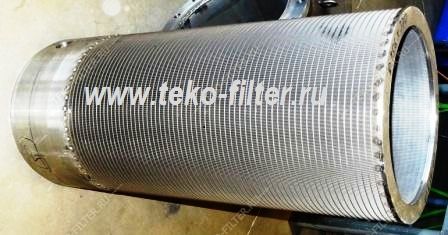

Фильтры изготовлены из углеродистой стали с нержавеющим фильтрующим элементом из каркасно-проволочной конструкции «ТЭКО-СЛОТ». Диаметр фильтроэлемента 445мм. Направление фильтрации – изнутри наружу. Тонкость фильтрации – 0,5 мм.

Фильтры оборудованы автоматической системой промывки для удаления механических примесей без прерывания основного процесса фильтрации.

ФСМО предназначены для извлечения из жидких сред частиц механических загрязнений.

Фильтр представляет собой аппарат с внутренним сетчатым фильтрующим элементом «ТЭКО-СЛОТ», неравномерно разделенным специальной поворотной заслонкой. Заслонка обеспечивает в установленные заранее периоды перенаправление потока фильтрата для очистки фильтроэлемента от накопленных загрязнений.

Для обеспечения полностью автоматизированного процесса фильтрации для ФСМО разработана локальная система управления (ЛСУ), которая включает в себя: шкаф автоматического управления фильтром с программируемым контроллером, датчики давления и электроприводы арматуры сброса промывки. ЛСУ позволяет аппарату работать в автоматическом режиме.

Для включения ФСМО в работу подается исходная вода на вход в фильтр, открывается воздушник для сброса воздуха и включается насос подачи рабочей среды. После сброса воздуха воздушник закрывается и открывается арматура на выходе фильтрата. После включения ФСМО в работу производится настройка программы (алгоритма работы).

После первичного накопления загрязнений на первом этапе производится промывка внутренней поверхности сетки ФЭЛ с выносом загрязнений в дренажный коллектор. Второй этап промывки сетки ФЭЛ – фильтратом снаружи внутрь. При этом внутренняя заслонка поворачивается поперек рабочего потока и перенаправляет фильтрат частично на промывку хвостовой (наиболее загрязненной) секции ФЭЛ. После окончания операции промывки заслонка и арматура дренажа переводятся в исходное положение и фильтр возвращается в штатный режим фильтрации.

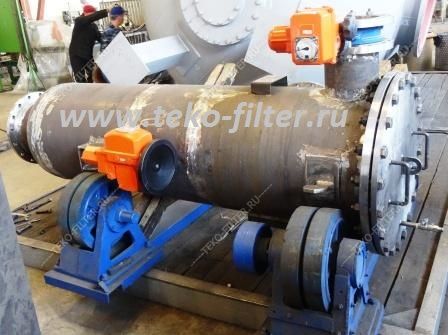

ФСМО готовый

Фильтры ФСМО 600-740-0,5 будут установлены в насосном отделении строящегося парогазового блока Алексинской ТЭЦ мощностью 115 МВт.

Назначение фильтров - очистка от механических примесей речной воды, поступающей от БНС перед ее подачей в резервуары запаса.

Алексинская ТЭЦ введена в эксплуатацию в 1941 году. В настоящее время станция является надежным поставщиком электрической и тепловой энергии для жителей левого берега города Алексина и многих промышленных предприятий и объектов.
