Намывные фильтры

Назначение. Фильтр намывной (ФН) предназначен для проведения механической или ионитной очистки конденсата, питательной воды котлов и других подготовленных водных растворов с загрязнениями взвешенными веществами не более 40 мг/дм3, нефтепродуктами не более 0,5 мг/дм3, цветностью не более 300.

В качестве фильтрующего материала в намывных фильтрах применяют: диатомит (кизельгур), целлюлозу, асбест, бентонит, перлит, активированный уголь, порошкообразный ионит и др.

Описание конструкции: Фильтр намывной (ФН) состоит из:

• корпуса;
• намывных фильтроэлементов (фильтровальных патронов);
• смотровых окон;
• трубопроводов обвязки;
• запорной арматуры;
• пробоотборных устройств.

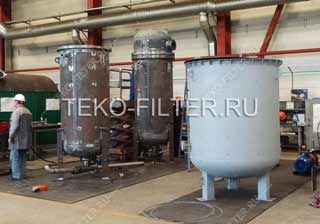

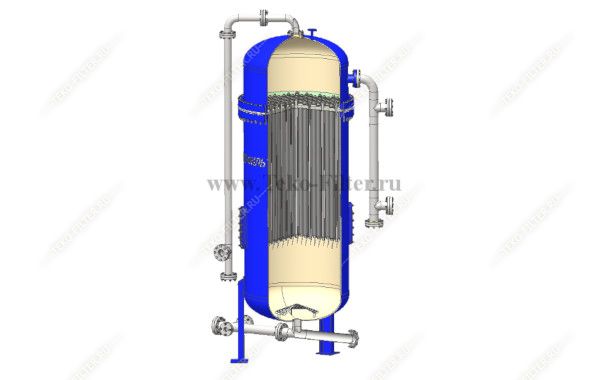

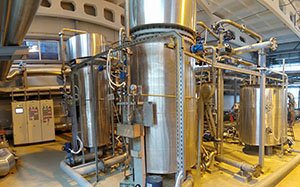

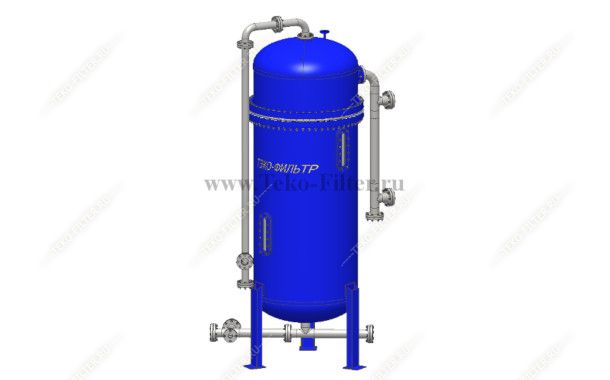

Корпус фильтра цилиндрический, стальной, разделен трубной доской на две камеры: нижнюю (для исходной воды или растворов) и верхнюю (для сбора фильтрата). Намывные фильтроэлементы вертикально установленных в нижней камере на трубной доске вертикально.

Фильтрующие элементы изготавливаются с определенным размером щели, предназначены для намывания тонкого слоя фильтрующего материала (намывного слоя), через который ведется фильтрование.

Верхняя камера предназначена для сбора фильтрата от всех фильтрующих патронов и отвода его из фильтра. Также верхняя камера предназначена для создания «воздушной подушки» при проведении «шоковой» промывки фильтрующих патронов от остатков фильтрующего материала.

Все элементы намывного фильтра могут изготавливаться из нержавеющей или углеродистой стали с нанесением антикоррозионного покрытия.

Принцип действия. Цикл работы фильтра намывного (ФН) состоит из следующих операций:

• приготовление суспензии фильтрующего материала;
• намыв фильтрующего слоя на фильтрующие элементы;
• фильтрование;
• удаление отработанного фильтрующего материала и осадка (загрязнений) с поверхности фильтрующих элементов промывочной водой и сжатым воздухом.

Приготовление суспензии порошка фильтрующего материала происходит во вспомогательной емкости, оборудованной мешалкой. Намыв фильтрующего материала на фильтрующие элементы (фильтровальные патроны) происходит с момента гидроперегрузки суспензии из мешалки в нижнюю камеру ФН и подачи исходного или чистого потока на фильтрацию с переводом его на циркуляцию, до равномерного распределения и укрепления намытого слоя.

Сброс первого фильтрата продолжается до получения на выходе из фильтра требуемых показателей по загрязнениям. После получения фильтрата требуемого качества производится переключение ФН с линии циркуляции на линию фильтрования.

Остановка ФН производится по результатам анализа фильтрата и по увеличению перепада давления между входом и выходом из фильтра. Для проведения операции удаления отработанного фильтрующего материала и осадка загрязнений открывается арматура частичного сброса воды из верхней камеры, а под трубную доску подается сжатый воздух для создания воздушной подушки в верхней камере корпуса ФН.

Завершением операции является открытие клапана гидравлического удара на дренажном патрубке, способствующее сбросу большей части отработанного намытого фильтрующего материала и осадка с фильтровальных патронов (так называемый «шоковый сброс»).

После воздушно-гидравлического удара производится обратная промывка очищенной водой для смыва остатков фильтрующего слоя и загрязнений с поверхности фильтрующих патронов. Смытый фильтрующий материал и загрязнения удаляются из нижней камеры через дренаж. После опустошения нижней камеры фильтр готов к заполнению чистой водой и проведению операции намыва фильтрующего материала.

Цикл работы фильтра намывного заканчивается при превышении концентрации задерживаемого вещества в фильтрате или при нарушении целостности намывного слоя.

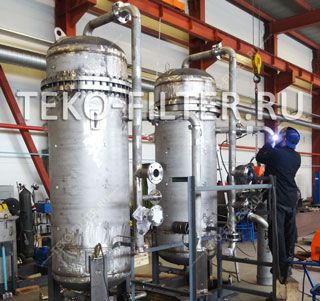

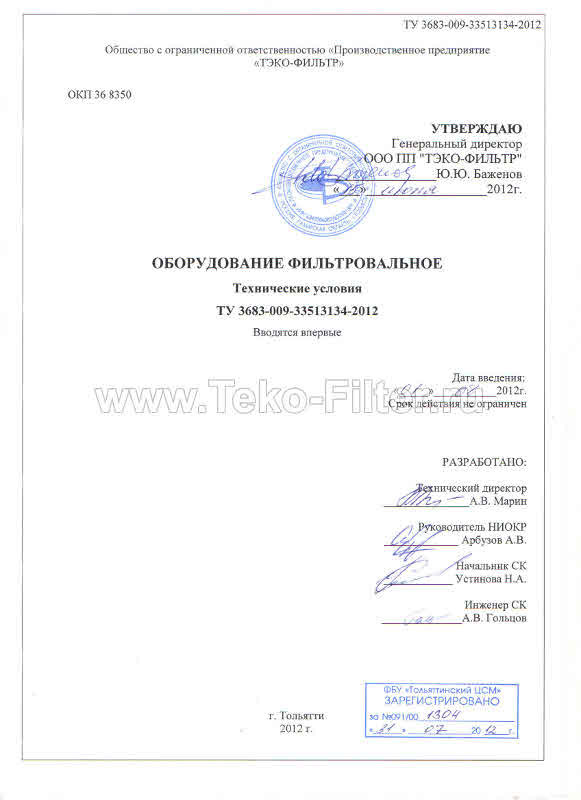

Фильтры изготавливаются согласно ТУ 3683-009-33513134-2012 «Фильтры водоподготовительные для ТЭС и промышленной энергетики», срок введения с 01.08.2012г.
