В июне 2017 г. наше предприятие изготовило и поставило устройство верхнее сборно-распределительное копирующего типа УВСРл 3400-4Ф Ду 200 в комплекте с воздушником DN 50/100 в адрес филиала АО “Концерн Росэнергоатом» «Калининская атомная станция» (г. Удомля, Тверская область). Данное распределительное устройство предназначено для установки в верхней полусфере ионообменного фильтра ФИПаI-3,4-0,6, работающего по технологии противоточного ионирования UP.CO.RE. Все комплектующие, за исключением фильтрующих элементов, изготовлены из нержавеющей стали 12Х18Н10Т.

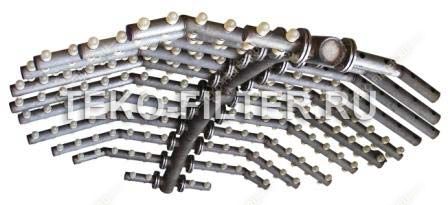

Особенность поставленного на АЭС устройства – его необычная конструкция, разработанная специалистами нашей компании. УВСР состоит из коллектора и лучей, которые за счет нескольких участков, расположенных под разными углами, повторяют форму эллиптического дна фильтра. На лучах расположены парные фильтрующие элементы из полипропилена.

Данная конструкция была предложена взамен старого типа распределительного устройства с наклонными лучами. Новое техническое решение позволит избавиться от существенных проблем при эксплуатации. А именно: изгибание лучей, выход их из коллектора с образованием сверхнормативных зазоров; поломка колпачков из-за неверного гидравлического расчета конструкции.

Новая конструкция РУ обладает высокой прочностью и стойкостью к значительным перегрузкам. Расположение фильтрующих элементов обеспечивает минимальные гидродинамические нагрузки на них.

В комплект поставки также вошел воздушник с фильтрующим элементом ФЭЛ ТС-0,5-5,4-4-Н-К3/4-В, который служит для предотвращения образования воздушной «подушки» в верхней сфере фильтра и повреждения УВСР в процессе регенерации.

Оборудование предназначено для установки в фильтр при проведении планового капитального ремонта в 2017 году.



Калининская АЭС — одна из самых мощных станций России, расположенная в центральной полосе страны, поставщик электроэнергии в 8 регионов, включая Москву и Санкт-Петербург.

---
