Скважинные фильтры

Скважинные фильтры

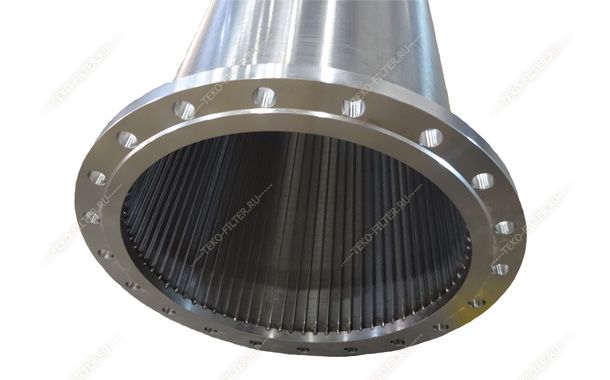

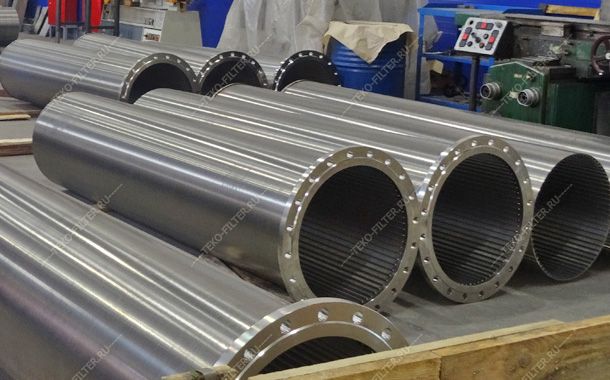

Описание конструкции. Скважинные щелевые фильтры «ТЭКО-СЛОТ»™ применяются при бурении и обустройстве скважин. Скважинный фильтр обычно состоит из несущей трубы с перфорацией в зоне водяного пласта; фильтрующего элемента, установленного поверх перфорации и отстойника для шлама.

Несущая труба (основание фильтра) обычно выполняется из стандартной обсадной трубы. Перфорация располагается по специально рассчитанной схеме, исходя из необходимой производительности скважины, высоты водоносного слоя и характеристик грунта. Отверстия могут иметь форму вытянутых щелей, круглое или тороидальное сечение. Перфорация выполняется на специальном автоматизированном оборудовании.

Фильтрующий элемент изготавливается путем намотки проволоки треугольного сечения на продольные направляющие (стрингеры). В точках пересечения проволоки и направляющих конструкция скрепляется контактной сваркой. Стрингеры формируют диаметр фильтрующего элемента и составляют прочный, надежный каркас, а навиваемая проволока образует поверхность фильтрования. Ширина щели фильтрующего элемента определяется шагом намотки треугольной проволоки. За счет применения проволоки специального треугольного профиля щели фильтрующей поверхности расширяются в направлении фильтрации, что обеспечивает особые гидродинамические свойства изделия. Каркасно-проволочная конструкция фильтрующего элемента позволяет обеспечить механическую прочность, высокую пропускную способность и гарантирует задержание механических примесей заданной величины, а также предотвращает фильтр от забивания.

Отстойник для шлама представляет собой прямой участок основания фильтра с заглушкой. Он необходим для накопления проскакивающих через фильтр мелких частиц, а также для предотвращения заиливания перфорированной части основания фильтра.

Принцип действия. Щелевой скважинный фильтр устанавливается в водозаборной части колонны и служит для очистки воды от механических примесей. Фильтруемая среда проходит через щели фильтра, при этом механические загрязнения (частицы гравия, мелкая галька и песок) задерживаются на поверхности фильтрующего элемента. Ширина щели в каждом отдельном случае подбирается индивидуально в зависимости от размера и количества загрязнений. Задержание механических примесей способствует безаварийной работе насосного оборудования, предотвращает накопление отложений в емкостях и резервуарах, повышает качество воды, получаемой из скважины.

Промывка осуществляется методом обратного тока. В режиме промывки обратным током щели фильтрующего элемента работают как сопла, усиливая эффект промывки. Кроме того, благодаря особенностям щелевой конструкции, полностью исключается возможность забивания щелей фильтрующей поверхности.

Технические характеристики. Ширина щели фильтрующего элемента скважинных фильтров может варьироваться от 0,05 до 6,0 мм. Современное, автоматическое оборудование, с использованием которого изготавливаются щелевые трубы «ТЭКО-СЛОТ»™, позволяет выдерживать допуск на ширину щели до ±0,015 мм.

Направление фильтрации снаружи – внутрь.

Материал изготовления фильтрующего элемента: нержавеющая сталь AISI 304, AISI 321, AISI 316L, титан (Ti), а также другие специальные сплавы по согласованию. Обсадная труба может быть выполнена как из нержавеющей стали, так и из углеродистой.

Диаметр изготавливаемых скважинных фильтров варьируется от 29 до 300 мм.

Максимальная длина одного сегмента фильтрующей части скважинного фильтра – 6000 мм. Скважинный фильтр может иметь нескольких сегментов фильтрующей поверхности.

Возможно оснащение фрагментов скважинных фильтров центраторами для облегчения монтажа конструкций большой протяженности, а также резьбами и муфтами для сборки составных частей фильтра.

Скважинные фильтры «ТЭКО-СЛОТ» обладают рядом преимуществ:

• надежно защищают от повреждения погружные насосы и другое оборудование;
• обеспечивают высокую пропускную способность;
• обладают хорошей механической прочностью;
• изготавливаются только из материалов, устойчивых к коррозии;
• износостойки и долговечны, не требуют обслуживания и ремонта;
• применимы для любых грунтов и пород в любой местности;
• экологически безопасны, сохраняют качество воды и все ее природные свойства.

Сфера применения. Скважинные фильтры устанавливаются в продуктивном пласте скважины и предназначены для фильтрации добываемого продукта от посторонних включений, предотвращения разрушения призабойной зоны, выноса песка и других механических примесей из водяных, нефтяных и газовых скважин, а также для снижения износа насосно-компрессорного оборудования.

Щелевые фильтры изготавливаются согласно ТУ 3600-010-33513134-2014 "Трубы щелевые каркасно-проволочные "ТЭКО-СЛОТ" (ТС)", срок введения с 08.12.2014 г.

Чтобы задать вопрос или оформить заказ на щелевые фильтры, звоните по телефону: +7 (8482) 20-83-61, 20-85-90 или пишите на электронную почту info@teko-filter.ru

Выбирая нашу продукцию, Вы получаете качественные изделия от производителя, без посредников и наценок. Все оборудование изготавливается с учетом индивидуальных требований заказчика и проходит проверку качества на всех этапах производства.
