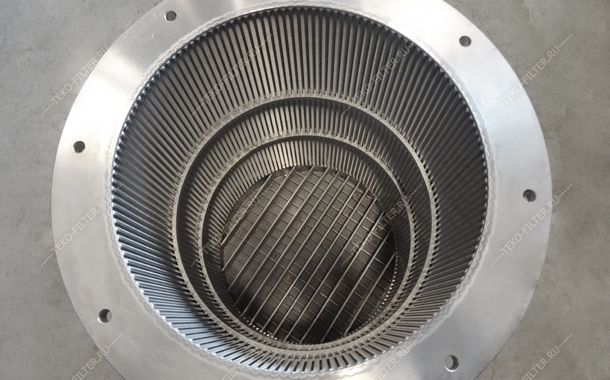

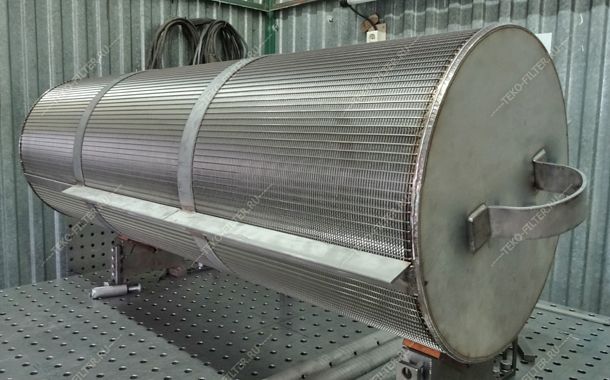

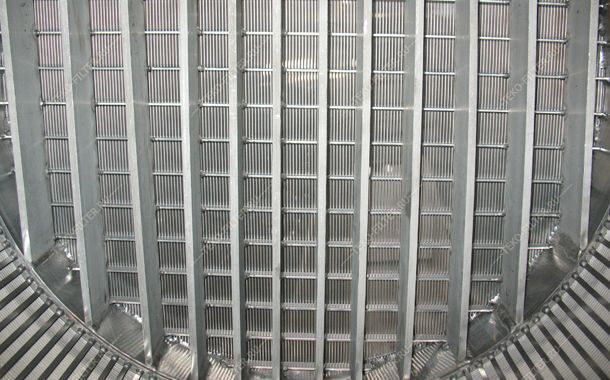

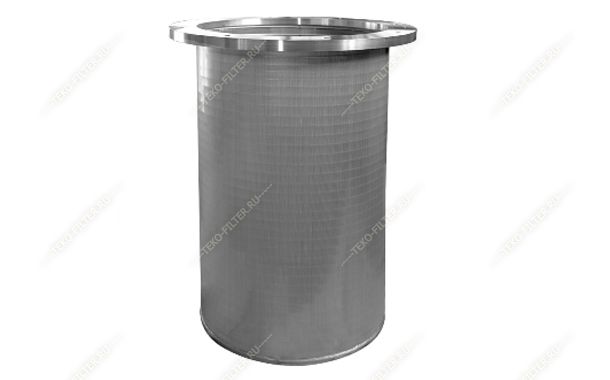

Описание конструкции. Сито – щелевое изделие плоской, дугообразной или цилиндрической формы, которое изготавливается путем намотки проволоки специальной треугольной формы на продольные направляющие (стрингеры). В каждой точке пересечения проволока скрепляется со стрингерами методом контактной сварки. Шаг намотки проволоки определяет ширину щелевого зазора фильтрующей поверхности сита.

Образованная таким образом гладкая фильтрующая поверхность имеет щели диффузорно расширяющиеся в направлении фильтрации. Опорные элементы (стрингеры) образуют при этом жесткий каркас. В итоге получается простая, но очень прочная и надежная конструкция, которая обеспечивает необходимые технические характеристики щелевого сита.

Принцип действия. Фильтруемая среда под давлением или самотеком проходит через щели сита со стороны гладкой фильтрующей поверхности. При этом механические загрязнения или примеси с размерами больше ширины щелевого зазора сита задерживаются на фильтрующей поверхности. Размер щели сита в каждом отдельном случае зависят от характера очищаемой среды и требований к технологическому процессу.

В процессе работы щелевого сита на его фильтрующей поверхности накапливаются загрязнения. Для их удаления производится периодическая промывка. Промывка осуществляется методом обратного тока или осуществляется вручную. В режиме промывки обратным током щели сита работают как сопла, усиливая эффект промывки. Кроме того, благодаря особой форме применяемой в конструкции треугольной проволоки, полностью исключается возможность забивания щелей фильтрующей поверхности.

Технические характеристики. Ширина щели фильтрующей поверхности сита может варьироваться от 0,05 до 6,0мм. Современное, автоматическое оборудование, с использованием которого изготавливаются щелевые сита «ТЭКО-СЛОТ»™, позволяет выдерживать допуск на ширину щели до ±0,015 мм.

Направление фильтрации может быть реализовано согласно принципам: снаружи – внутрь (С/В) или изнутри – наружу (И/Н).

Материал изготовления сита: нержавеющая сталь AISI 304, AISI 321, AISI 316L, титан (Ti), а также другие специальные стали и сплавы по согласованию с Заказчиком.

Габариты изготавливаемых щелевых сит соответствуют требованиям Заказчика.

Номенклатура производимых щелевых сит «ТЭКО-СЛОТ»™

* - могут быть применены другие профили проволоки в зависимости от требований, предъявляемых к конечному изделию по прочности и производительности.

Сита «ТЭКО-СЛОТ» обладает рядом достоинств:

• Высокая пропускная способность;
• Низкое гидравлическое сопротивление;
• Полное исключение возможности забивания щели фильтрующей поверхности;
• Равномерное распределение фильтруемой среды по всей фильтрующей поверхности;
• Эффективная обратная промывка;
• Высокая механическая прочность;
• Длительный безаварийный срок эксплуатации.

Сфера применения. Сита «ТЭКО-СЛОТ» широко применяются в различных отраслях промышленности и народного хозяйства:

• В очистке бытовых и промышленных сточных вод в качестве (барабанные сита); а также при обезвоживании и уплотнении осадков (плоские и дуговые сита).
• В пищевой промышленности для фильтрации жидких продуктов, для рассева и фракционирование сыпучих сред.
• В горнодобывающей промышленности для фракционирования / обезвоживания поташа, угля, фосфатов (сита, решетки, грохоты) и в других отраслях.

Щелевые сита изготавливаются согласно ТУ 3600-010-33513134-2014 "Трубы щелевые каркасно-проволочные "ТЭКО-СЛОТ" (ТС)", срок введения с 08.12.2014 г.
