Комбинированный ФЭЛ

Name: ООО «ПП «ТЭКО-ФИЛЬТР»
Address: ул. Громовой, 33А, Тольятти, 445045, RU
Telephone: +7 (8482) 20-83-61

Фильтрующие элементы ФЭЛ (щелевые дренажные колпачки) комбинированные – устройства, предназначенные для отделения фильтруемой жидкости (раствора) от фильтрующего материала и её отвода.

Параметры оборудования:

Цена - по запросу

Гарантия - 24 месяца

Доставка - в любую точку мира

ОТЗЫВЫ

Референц-лист поставок

Листовка PDF

Описание

Принцип действия

Технические характеристики

Описание

Комбинированный ФЭЛ

Фильтрующие элементы ФЭЛ устанавливаются в сборно-распределительных устройствах фильтров различного назначения и конструктивного исполнения.

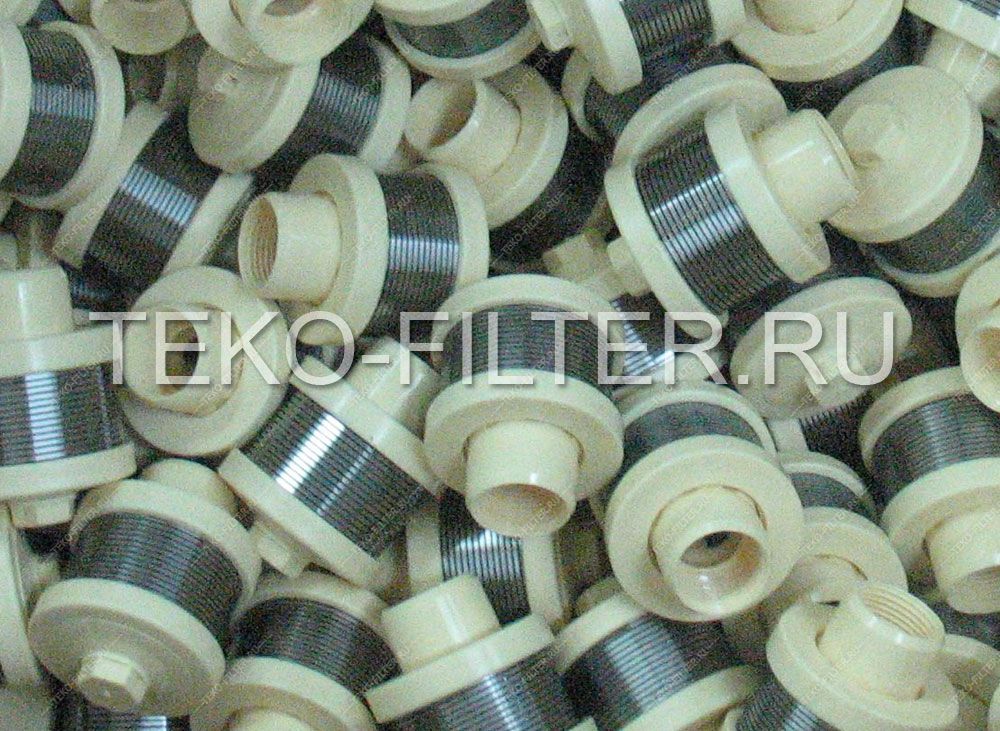

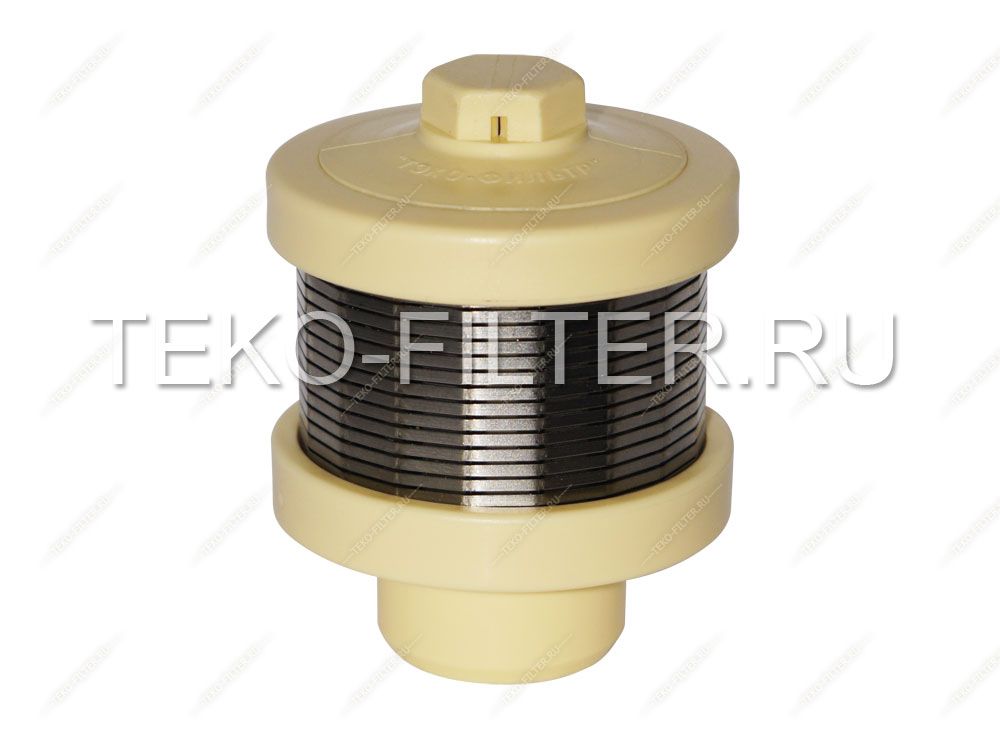

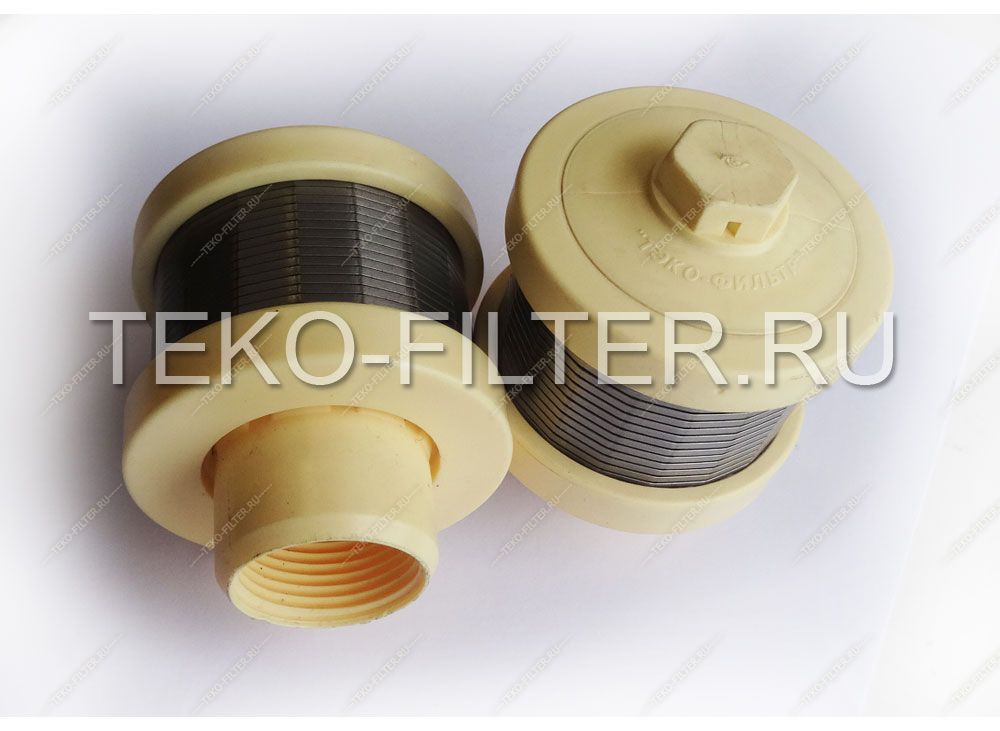

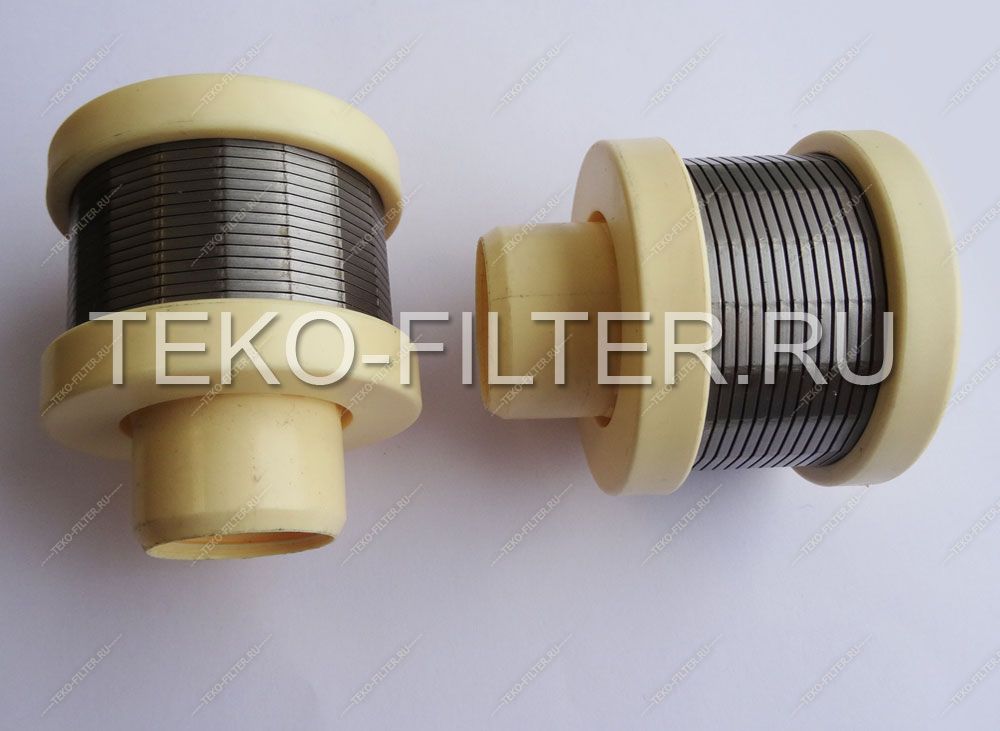

Комбинированный ФЭЛ представляет собой сборно-разборную конструкцию, состоящую из пластиковой верхней крышки; фильтрующего блока, выполненного в виде каркасно-проволочной конструкции ТЭКО-СЛОТ из нержавеющей стали; пластиковой нижней крышки и пластикового резьбового штуцера, соединяющего детали между собой.

Для присоединения фильтрующих элементов к распределительному устройству используется резьба на присоединительном штуцере.

Опыт производства фильтрующих элементов ФЭЛ из нержавеющей стали и различных типов пластика, а также многочисленные отзывы эксплуатирующих организаций показывают, что для конкретных условий эксплуатации необходимо подбирать индивидуальное решение. В связи с этим нашими специалистами была разработана конструкция щелевого колпачка, объединяющего в себе преимущества изделий из различных материалов.

Преимущества комбинированных ФЭЛ включают в себя положительные особенности щелевых колпачков как из нержавеющей стали, так и из пластика:

повышенная коррозионная стойкость крышки и резьбового штуцера (отсутствуют места сварки с ослабленной структурой металла);
высокая пропускная способность и механическая прочность фильтрующего блока ТЭКО-СЛОТ;
устойчивость к забиванию мелкими частицами фильтрующей поверхности, благодаря диффузорному расширению щелей каркасно-проволочной конструкции ТЭКО-СЛОТ;
устойчивость к высоким температурам;
низкое гидравлическое сопротивление;
оригинальная разборная конструкция, простая и удобная в эксплуатации (существует возможность замены отдельных деталей ФЭЛ, а также промывки и прочистки в случаях сильного загрязнения).

Конструкция комбинированных ФЭЛ исключает недостатки пластиковых щелевых колпачков, такие как:

охрупчивание пластика с течением времени под воздействием агрессивных сред и температуры;
изменение ширины щелевого зазора фильтрующей поверхности из-за пластической деформации материала под действием температуры и гидродинамических нагрузок;
поломки во время проведения монтажных и ремонтных работ.

Принцип действия: фильтруемая жидкость (раствор) проходит через фильтрующий материал, отделяется фильтрующим блоком ФЭЛа и через присоединительный штуцер отводится на дальнейшую обработку.

Номенклатура и технические характеристики выпускаемых комбинированных фильтрующих элементов ФЭЛ.

Обозначение	Ширина щели, мм	Площадь фильтрации (живое сечение)	Размеры, мм
Обозначение	Ширина щели, мм	Площадь фильтрации (живое сечение)	диаметр	высота
ФЭЛ ТС-0,2-5,3-4-Н/ПП-G1/2-В	0,2±0,05	5,30 см²	57	72,5
ФЭЛ ТС-0,2-3,7-4-Н/ПП-G1/2-В	0,2±0,05	3,70 см²	57	72,5
ФЭЛ ТС-0,2-3,7-4-Н/ПП-G3/4-В	0,2±0,05	3,70 см²	57	72,5
ФЭЛ ТС-0,4-6,9-4-Н/ПП-G1/2-В	0,4±0,05	6,90 см²	57	72,5
ФЭЛ ТС-0,4-6,9-4-Н/ПП-G3/4-В	0,4±0,05	6,90 см²	57	72,5

В нашем каталоге представлены и другие исполнения фильтрующих элементов ФЭЛ (щелевых дренажных колпачков).

Чтобы задать вопрос или оформить заказ на фильтрующие элементы ФЭЛ (щелевые дренажные колпачки) первого исполнения, звоните по тел.: +7 (8482) 20-83-61, 20-85-90 или пишите на электронную почту info@teko-filter.ru
