Фильтры удаления железа (ФУЖ)

Фильтры удаления железа (ФУЖ)

Назначение. Фильтры удаления железа (ФУЖ) предназначены для очистки воды от ионов железа (Fe2+), плохо растворимого железа (Fe3+), ионов марганца и сероводорода.

В качестве фильтрующего материала в фильтрах для удаления железа используют: горные породы, обогащенные марганцем; опоки дробленые, искусственные алюмосиликатные фильтрующие материалы, подготовленный гидроантрацит, неактивированный сополимер стирола с дивинилбензолом.

Описание конструкции. Фильтры удаления железа ФУЖ конструктивно близки к устройству фильтров ФСУ и разработаны с учетом использования широкого спектра сорбционных, сорбционно-каталитических фильтрующих материалов. Фильтры ФУЖ состоят из:

• корпуса;
• клапана сброса избыточного давления;
• верхнего и нижнего распределительных устройств;
• трубопроводов обвязки;
• запорной арматуры;
• пробоотборных устройств.

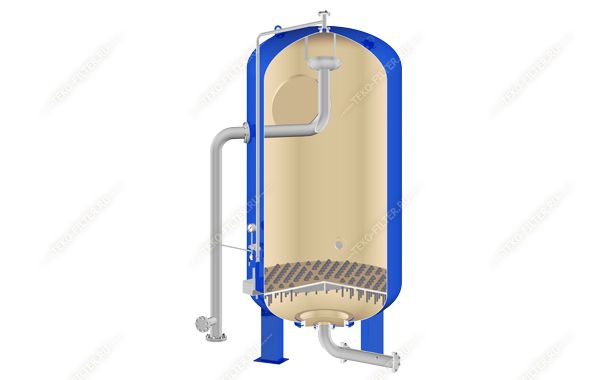

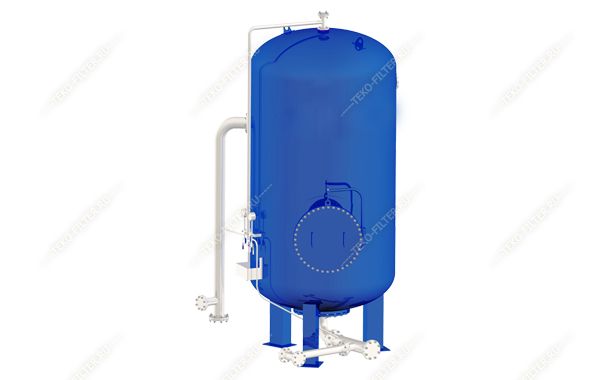

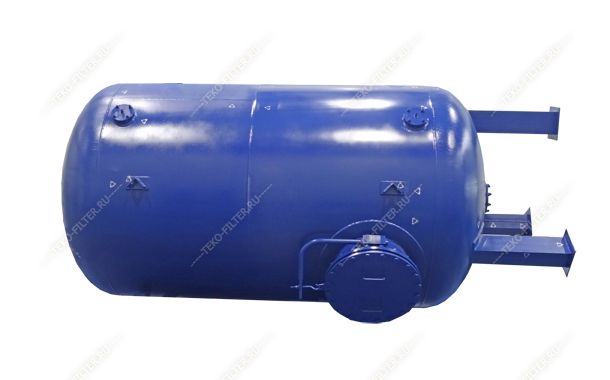

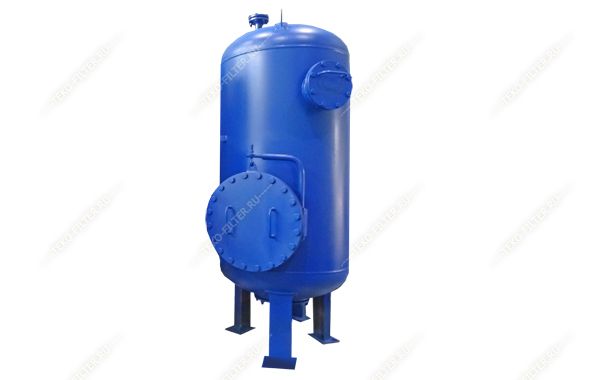

Корпус фильтра ФУЖ цилиндрический, сварной из листовой стали, с приваренными эллиптическими штампованными днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.

В центре верхнего и нижнего днищ фильтра приварены фланцы, к которым снаружи по фронту фильтра присоединяют трубопроводы обвязки, а внутри - сборно-распределительные устройства (НРУ и ВРУ).

Для фильтров ФУЖ чаще используется УВСР тарельчатый перелив, УНСР – «ложное дно» с нержавеющими или пластиковыми щелевыми колпачками ФЭЛ.

Принцип действия. Цикл работы фильтра ФУЖ состоит из следующих операций:

• адсорбция и каталитическое окисление (фильтрование);
• взрыхление;
• обратная промывка;
• регенерация (восстановление) фильтрующей загрузки (катализатора-обезжелезивателя);
• сброс первого фильтрата.

Исходный поток под напором поступает в СГД, в котором смешивается с потоком окислителя и направляется далее в УВСР ФУЖ, равномерно распределяется, проходит через слой фильтрующего материала в направлении сверху вниз. Удаляемые плохо растворимые примеси адсорбируются частицами фильтрующей загрузки и пленками сформированного труднорастворимого гидроксида железа (Fе3+) с продолжением окисления ионов железа (III), марганца и сероводорода, а фильтрат через УНСР выводится из аппарата в сборный коллектор.

На фильтровальном материале адсорбированные загрязнения подвергаются доокислению и укрупнению пленок (хлопьев). Накапливающийся избыток воздуха при кислородном окислении исходного потока удаляется через автоматический сбросный клапан, расположенный на колонне аэрации или на верхней точке ФУЖ.

В этих фильтрах предусмотрена технология восстановления сорбционной активности адсорбента-катализатора или другой специальной фильтрующей загрузки посредством обратной промывки чистой водой или обработкой специальными растворами. По окончании фильтроцикла ФУЖ останавливается, отключается от рабочих магистралей, включается поток очищенной воды снизу вверх на обратную промывку. Промывные воды сбрасываются в дренаж. Для увеличения эффективности операции обратной промывки и ускорения восстановления каталитической активности применяется взрыхление фильтрующей загрузки сжатым воздухом снизу вверх. В некоторых технологиях восстановления фильтрующих материалов используются регенерационные растворы.

По окончании промывки и после восстановления активности фильтрующих материалов фильтр включается в работу или остается в рабочем резерве. Сразу после включения фильтра в работу первая порция фильтрата сбрасывается в дренаж.

Кроме того для эффективной работы этим фильтрам требуется вспомогательное оборудование для предварительной обработки входящего потока одним из окислителей (кислород растворенного воздуха, озон, гипохлорит натрия (NaClO), перманганат калия (KMnO4)). Таким вспомогательным оборудованием является СГД (смеситель гидродинамический), а для технологий, использующих в качестве окислителя кислород воздуха - воздушный компрессор, и в случае отсутствия СГД - колонна аэрации (КА).

Рабочий цикл заканчивается по достижении одного из заданных показателей: увеличение перепада давления между входом и выходом из фильтра (определяется по манометру) или выработка определенного количества фильтрата требуемого качества.

Рабочий цикл ФУЖ заканчивается при условии превышения концентрации одного из нормируемых показателей фильтрата (железо, марганец, сероводород) и/или при превышении перепада давления между входом и выходом более 0,3 МПа.

Технические характеристики. Материал исполнения корпуса фильтров ФУЖ: нержавеющая сталь, углеродистая сталь, низколегированная сталь, пластик (полиамид 6, армированный полиэстер).

Материал исполнения внутренних устройств: нержавеющая сталь 12Х18Н10Т, 03Х17Н14М3 или 10Х17Н13М2Т, ПВХ, хПВХ, полипропилен, PVDF, титан.

Диаметр корпуса изготавливаемых фильтров ФУЖ: от 1000 до 3000 мм, производительность аппаратов: от 11 до 93 м³/час, рабочее давление: 0,6 МПа, 1,0 МПа и выше.

Защитные покрытия. На внутреннюю поверхность фильтров, контактирующую с рабочей средой, наносится специальное антикоррозионное покрытие. Тип и марка покрытия подбирается в зависимости от характеристик агрессивной среды (эпоксидное, полиуретановое, гуммировка резиной, консервирующий грунт и т.п.). По желанию заказчика может быть применено любое покрытие из доступных на рынке.

Наружная поверхность фильтров окрашивается стандартной грунт-эмалью. По требованиям заказчика может выполняться окраска наружной поверхности в корпоративные цвета и с применением специальных схем защиты оборудования от коррозий (РОСНЕФТЬ, СИБУР, ГАЗПРОМ, ЛУКОЙЛ и др.).

Номенклатура и технические характеристики выпускаемых фильтров удаления железа (ФУЖ)

Фильтры удаления железа (ФУЖ) обладают рядом достоинств:

• Высокая механическая прочность. Все конструкции фильтров проходят расчет на прочность, который является приложением к паспорту.
• Длительный срок безаварийной эксплуатации. Конструкции внутренних устройств фильтров являются уникальными разработками нашей компании. Эффективно работают на многих объектах более 25 лет.
• Изготовление по индивидуальному заказу или техническому заданию Заказчика. Возможна любая комплектация и исполнение фильтров по требованиям потребителя.
• Гарантия качества от завода-изготовителя. Все применяемые на предприятии технологии, оборудование и персонал аттестованы в соответствии с требованиями нормативных документов РФ. Все материалы проходят входной контроль и испытания.

Фильтры изготавливаются согласно ТУ 3683-009-33513134-2012 «Фильтры водоподготовительные для ТЭС и промышленной энергетики», срок введения с 01.08.2012г.
